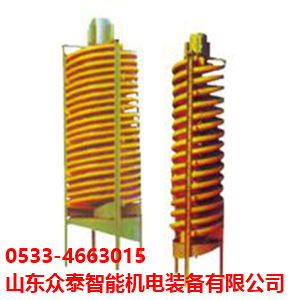

- 玻璃钢旋转螺旋溜槽 产品型号：玻璃钢旋转螺旋溜槽
- 产品介绍
- 是综合了螺旋选矿机、螺旋溜槽、摇床、离心选矿机的特点.
进料粒度：0.03-1mm 处理能力：2-40t/h
适用物料：铁矿、钛铁矿、铬铁矿、硫铁矿、锆英石、金红石、独居石、钨矿、锡矿铌矿等。
应用范围：选矿厂等其他工业场所。
玻璃钢旋转螺旋溜槽是综合了螺旋选矿机、螺旋溜槽、摇床、离心选矿机的特点，于1977 年研制成的一种设备，是采矿、选矿的较佳设备，特别是海滨、河畔、砂滩、溪道的砂矿开采更为理想。产品具有结构合理，安装简单，占地面积少，操作简易，选矿稳定，分矿清楚，处理量大，效率高选矿富集比高、回收率高,运转可靠的特点。具有重量轻、防潮、防锈、耐腐蚀，对给矿量和浓度、粒度、品位的波动适应性强，无噪音等优点。
工作原理
将螺旋溜槽立起，校准垂直线，用铁架或木头固定在合适的位置，由砂泵将矿砂送到螺旋上顶两个进料口处，加入补充水，调节矿桨浓度，矿桨自然从高往下旋流，在旋转的斜面流速中产生一种惯性的离心力，以矿砂的比重、粒度、形状上的差异，通过旋流的重力和离心力的作用，将矿与砂分开，精矿流入精矿斗用管道接出，尾砂流进尾砂斗用管道接到砂池，再用砂泵排走，完成了选矿的全过程。
性能特点
产品具有结构合理，安装简单，占地面积少，操作简易，选矿稳定，分矿清楚，处理量大，效率高选矿富集比高、回收率高,运转可靠的特点。具有重量轻、防潮、防锈、耐腐蚀，对给矿量和浓度、粒度、品位的波动适应性强，无噪音等优点
型号
DL2000
DL1500
LL1200
LL900
外径（mm）
2000
1500
1200
900
内径（mm）
360
250
220
180
螺距（mm）
1200
900-675
720/540
540/360
距径比（螺距/直径）
0.6
0.6
0.6/0.45
0.6/0.4
倾斜角（°度）
9°
9°
9°
9°
头数
2-4
2-4
2-4
2-4
圈数
3.5
4
4/5
4/5
给矿粒度（mm）
0.4-1
0.03-1
0.03-0.3
0.03-0.3
给矿浓度（%）
20-45
30-45
30-50
30-50
生产能力（t/h）
15-40
8-16
4-6
2-3
占地面积（㎡）
5.7
3.3
2
1.2
高度（mm）
6.6-8
5.5
5.23
3.2
