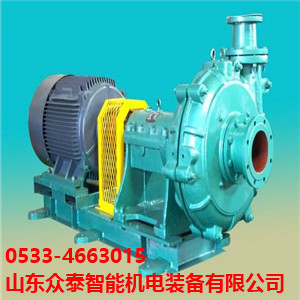

- ZJ型高效耐磨离心式渣浆泵 产品型号：ZJ型高效耐磨离心式渣浆泵
- 产品介绍
- 本产品高效、节能、使用寿命长、重量轻，结构合理，运行可靠，维修方便，适用于电力、冶金、煤炭、建材等行业，处理介质为含有固体颗粒的磨蚀性或腐蚀性浆体，固液混合浓度灰浆为45%，矿浆为60%，介质温度≤60°C，该型泵可以多级串级使用。
泵体泵盖及过流部件：该系列泵为卧式、垂直中形式、双泵壳结构渣浆泵。泵体和泵盖带有可更换的金属内衬，内衬材质为高铬耐磨合金材料，内衬可一直用到磨穿为止，延长维修周期，降低运行成本。泵的出口方向可按8个角度旋转安装。
轴承组件：泵的轴承组件采用圆筒式结构，便于调整叶轮与前护板的间隙，维修时可整体拆出。轴承采用油脂润滑。
轴封（密封）：泵的轴封型式有填料密封、付叶轮密封、 机械密封。
传动方式：有V型三角带传动、弹性联轴传动、齿轮减速箱传动、液力偶合器传动、变频驱动装置、可控硅调速等。其中V型三角带传动有 CL、CV、CR、ZL、ZV、ZR传动。
整体性能：泵的性能范围宽、汽蚀性能好、效率高。可采用多级串联技术，以满足远距离输送。过流部件有多种金属可供选用，并且增加深度。 采用多种速度和多种变型方式，使得泵在最佳工矿下运行。使用寿命长，运行效益高，能满足多类恶劣的输送条件。
产品特点
随着杂质泵技术的发展和完善，结合用户反馈经验，利用现代流体力学的理论、现代机械理论、电脑软件设计技术;我公司推出了EZJ系列渣浆泵，该系列渣浆泵具有型号全、性能工况覆盖广、选型方便等特点。
本系列产品设计为单级、单吸、离心式渣浆泵。按结构形式分为卧式（EZJ系列）和立式（EZJL系列）。卧式泵按出口直径分为350mm、300mm、250mm、200mm、150mm、100mm、80mm、65mm、50mm、40mm等多种规格;每种规格口径的泵根据扬程需要有不同的叶轮直径供选择。
该系列渣浆泵在水力设计、结构设计等方面有创新，过流部件采用了自行研制的抗磨蚀的高铬耐磨合金铸铁制造，具有效率高、节能、使用寿命长、重量轻、结构合理、运行可靠、振动小、噪音低、维修方便等显著特点。
泵体采用双泵壳结构，方便更换过流部件;根据压力需要外泵壳采用球墨铸铁或灰铸铁，内泵壳采用高铬抗磨白口铸铁或铸钢。
ZJ系列渣浆泵及其他泵主要技术参数(1) 型号 允许配带zui大功率（kW） 清水性能 间断通过zui大粒度（mm） 泵重 （kg） 流量Q（m3/h） 扬程H（m） 转速n(r/min) zui高效率（%） 汽蚀余量r(m) 350ZJ-I-F100 560 526-2339 14.9-62.8 300-590 77.6 4.4 96 5465 300ZJ-I-A100 450 464-1826 15.3-65.2 300-590 81.1 3 88 5265 300ZJ-I-A95 400 441-1735 13.8-58.8 300-590 78.1 3 88 5220 300ZJ-I-A90 560 505-1844 21.2-79.9 400-730 82.8 3.9 85 5005 300ZJ-I-A85 450 477-1742 18.9-71.3 400-730 79.8 3.8 85 4965 300ZJ-I-A70 630 635-2333 16.0-76.8 490-980 80.4 3.9 92 3560 300ZJ-I-A65 500 589-2166 13.8-66.2 490-980 77.4 3.7 92 3531 300ZJ-I-A56 250 395-1568 9.7-46.0 490-980 80.9 3.5 96 3030 250ZJ-I-A103 560 402-1573 29.7-110.5 400-730 74.5 2.8 69 5085 250ZJ-I-A96 560 403-1466 25.4-93.7 400-730 77.8 3.5 69 5035 250ZJ-I-A90 450 378-1374 22.3-82.4 400-730 73.8 3.4 69 4980 250ZJ-I-A85 800 376-1504 30.1-128.7 490-980 76.5 3.5 76 4530 250ZJ-I-A83 800 367-1469 28.7-122.7 490-980 75.5 3.5 76 4514 250ZJ-I-A80 710 354-1416 26.7-114.0 490-980 73.5 3.4 76 4490 250ZJ-I-A78 630 345-1380 25.4-108.4 490-980 71.5 3.2 76 4474 250ZJ-I-A75 560 300-1480 20.8-97.5 490-980 77.5 3 72 3480 250ZJ-I-A73 500 292-1441 19.7-92.4 490-980 76.5 3 72 3466 250ZJ-I-A70 450 280-1381 18.1-84.9 490-980 74.5 2.9 72 3446 250ZJ-I-A68 450 272-1342 17.1-80.1 490-980 73.5 2.7 72 3432 250ZJ-I-A65 315 299-1249 15.4-71.0 490-980 76.9 3 72 3020 250ZJ-I-A63 315 290-1211 14.4-66.7 490-980 75.9 3 72 3008 250ZJ-I-A60 280 276-1153 13.1-60.5 490-980 73.9 2.8 72 2991 ZJ系列渣浆泵及其他泵主要技术参数(2) 型号 允许配带zui大功率（kW） 清水性能 间断通过zui大粒度（mm） 泵重（kg） 流量Q（m3/h） 扬程H（m） 转速n(r/min) zui高效率（%） 汽蚀余量r(m) 200ZJ-I-A85 560 221-907 32.0-133.7 490-980 70.5 2.8 54 4110 200ZJ-I-A75 355 225-900 22.8-102.9 490-980 74.1 3 56 3070 200ZJ-I-A73 355 219-876 21.6-97.5 490-980 73.1 3 56 3056 200ZJ-I-A70 315 205-976 19.4-86.4 490-980 75.6 2.8 56 2465 200ZJ-I-A68 315 199-948 18.3-81.5 490-980 74.6 2.8 56 2453 200ZJ-I-A65 250 235-950 16.4-72.0 490-980 79.6 2.5 62 2323 200ZJ-I-A63 250 228-921 15.4-67.6 490-980 78.6 2.5 62 2311 200ZJ-I-A60 185 218-870 13.9-62.0 490-980 83.5 2.5 62 2223 200ZJ-I-A58 185 211-841 13.0-57-9 490-980 82.5 2.5 62 2214 150ZJ-I-A71 220 142-552 21.8-93.8 490-980 69.8 2.4 48 2263 150ZJ-I-A70 185 93-401 20.0-91.2 490-980 62.3 2 37 2245 150ZJ-I-A65 200 150-600 17.4-75.7 490-980 70.8 2.5 48 2223 150ZJ-I-A63 185 146-582 16.3-71.1 490-980 69.8 2.5 48 2211 150ZJ-I-A60 160 135-550 14.7-63.5 490-980 75.9 2.5 48 2203 150ZJ-I-A58 132 131-532 13.7-59.3 490-980 74.9 2.5 48 2033 150ZJ-I-C58 160 134-596 12.8-61.0 490-980 69.1 2 75 2063 150ZJ-I-A57 110 95-427 13.2-56.3 490-980 67.8 1.8 32 2023 150ZJ-I-A55 110 124-504 12.3-53.4 490-980 72.9 2.3 48 2019 150ZJ-I-A50 75 115-460 9.5-43.1 490-980 76.8 2.5 48 1735(1648) 150ZJ-I-A48 75 111-442 8.7-39.7 490-980 75.8 2.5 48 1728(1641) 150ZJ-I-A42 132 142-550 12.1-62.8 700-1480 77.1 2.2 69 1605(1518) 100ZJ-I-A50 160 85-360 20.5-100.2 700-1480 69.6 2.5 34 1475(1388) ZJ系列渣浆泵及其他泵主要技术参数(3) 型号 允许配带zui大功率 清水性能 间断通过zui大粒度（mm） 泵重（kg） （kW） 流量Q 扬程H（m） 转速 zui高效率 汽蚀余量r（m） （m3/h） n（r/min） （%） 100ZJ-I-A46 132 79-331 17.3-84.8 700-1480 67.6 2.3 34 1461(1374) 100ZJ-I-A42 90 66-275 14.7-70.8 700-1480 71 2.5 35 1075(1021) 100ZJ-I-A42 90 83-365 12.7-66.8 700-1480 71.6 2.5 40 1085(1031) 100ZJ-I-A39 75 61-255 12.6-61.0 700-1480 69 2.4 35 1064(1010) 100ZJ-I-A36 55 61-245 9.7-49.5 700-1480 71.6 2 32 1010(956) 100ZJ-I-A33 45 56-225 8.2-41.6 700-1480 69.6 1.8 32 1003(949) 80ZJ-I-A52 160 51-242 22.1-109.8 700-1480 56.3 2.1 21 1465(1378) 80ZJ-I-A42 75 61-204 14.4-70.4 700-1480 66.7 2.5 24 1053(963) 80ZJ-I-A39 55 57-189 12.4-60.7 700-1480 64.7 2.4 24 1042(952) 80ZJ-I-A36 45 46-190 9.6-51.4 700-1480 67.7 2.5 24 980(926) 80ZJ-I-A33 37 43-174 8.0-43.2 700-1480 65.7 2.3 24 973(919) 65ZJ-I-A30 15 23-79 7.4-34.8 700-1480 63.5 2 19 504(512) 65ZJ-I-A27 11 20-71 6.0-28.2 700-1480 61.5 1.8 19 500(508) 50ZJ-I-A50 90 27-111 22.3-110.7 700-1480 45.1 3 13 1378 50ZJ-I-A46 55 23-94 17.9-85.8 700-1480 44.7 1.4 14 1082(992) 50ZJ-I-A33 18.5 12-54 7.7-42.5 700-1480 42.1 2.9 13 537(545) 40ZJ-I-A19 15 8-35 12.8-57.1 1430-2930 58.8 1.3 11 173 40ZJ-I-A17 7.5 4月23日 9.0-44.6 1400-2900 52.4 2.5 11 121(127) ZJ系列渣浆泵及其他泵主要技术参数(4) 型号 允许配带zui大功率（kW） 清水性能 间断通过zui大粒度（mm） 泵重（kg） 流量Q（m3/h） 扬程H（m） 转速n(r/min) zui高效率（%） 汽蚀余量r(m) 150ZJL-A35 37 99-364 3.0-17.9 490-980 69 - 15 800 100ZJL-A34 45 74-293 5.5-36.8 700-1480 65.8 - 14 630 80ZJL-A36 45 50-201 7.3-45.5 700-1480 58.2 - 12 650 65ZJL-A30 18.5 18-98 5.9-34.7 700-1470 53.7 - 8 440 50ZJL-A20 4 8-38 1.4-10.7 700-1440 38.6 - 10 240 40ZJL-B25 4 4.9-22.9 4.0-21.5 700-1440 37.6 - 8 225 40ZJL-A21 4 4.6-25.9 3.3-17.0 700-1440 44.6 - 10 210
