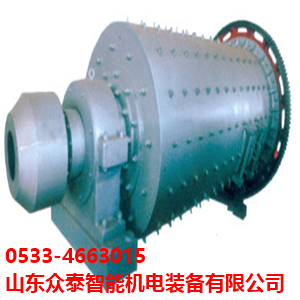

- 管磨机 产品型号：管磨机
- 产品介绍
- 主要用于水泥厂成品及原料的粉磨，也适用于冶金、化工、电力等工矿企业粉磨各种矿石及其他可磨性物料。
产品规格：φ1.83×7-φ4.6×14 处理能力：6.5-135t/h
适用物料：对各种矿石和其它可磨性物料进行干式或湿式粉磨。
应用范围：水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、金属选矿以及玻璃陶瓷等生产行业。
管磨机介绍
管磨机是主要的水泥设备之一，是物料被破碎之后，再进行粉碎的关键设备。在水泥生产线、水泥生产工艺流程中起着至关重要的作用。
管磨机广泛应用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。
水泥设备性能特点
管磨机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本水泥设备运转平稳，工作可靠。根据物料及排矿方式，可选择干式管磨机和湿式格子型管磨机。
工作原理
本机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型管磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。
产品规格(m)
磨机形式
传动形式
减速机
电机功率(kw)
生产能力(t/h)
重量(t)
型号
速比
φ1.83×7
开流
边缘
ZD60
4.5
245
6.5-8
43.8
φ2.2×7.5
圈流
边缘
ZD70
5
380
8-10
64.8
φ2.2×11
开流
中心
D110
35.5
630
12-13
104.6
φ2.2×13
开流
中心
D110
35.5
630
16-18
114
φ2.4×13
开流
中心
D110
35.5
800
20-23
130.6
φ2.6×13
开流
中心
MFY100
19.5
1000
28-32
158
φ3×9
圈流
边缘
D125
41.2
1000
28-36.5
167
φ3×11
圈流
中心
D140
42.8
1250
36-47
180
φ3.2×13
开流
中心
D140
36.5
1600
45-50
225
φ3.8×13
开流
中心
MFY250
16.5
2500
60-62
320
φ4.2×13
开流
中心
JQS3550
15.6
3530
85-87
380
φ4.6×14
圈流
中心
JSI160-C
14.6
4200
120-135
485
